| 型 号： | TP210+ |
| 分 辨率： | （mm） |
| 加工定制： | 是 |
| 放大倍率： | |
| 操作方式： | |
| 测量精度： | μm |
| 外形尺寸(长*宽*高)： | mm |
【商品名称】：台式全自动贴片机TP210+
【生产厂家】：泰姆瑞
【商品规格】：TP210+
【商品简介】：

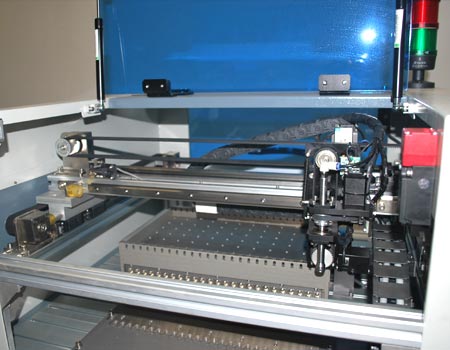

TP210+贴片机是一款自动的小型台式高速贴片机，它通过真空吸嘴可以贴装各种片式元件，是目前市场上性价比高的自动贴片设备。 本产品适合大部份SMD片状元件0603以上元器件和部分SOIC；可配置GF款喂料器，Z轴独立旋转，能满足各种角度的片式元器件的贴装。
【 特点 】：
1．整机采用精密导轨，有效提高贴片精度。
2.整机采用视频编程，轻松完成元器件的编程对位。
3.可导入电路板CAD数据为贴片数据，实现自动编程，不用手动输入元件坐标。
4.编程简单,方便入门者便捷实用。
5.根据大小不同元器件，吸嘴可手动更换。
6.高性价比自动贴片机，适合中小规模生产、科研及个人使用。尤其适合小型电子厂的中批量生产。
7.整机由工业计算机配合专用软件控制，方便操作使用。
8.可以非常稳定并且方便的完成拼版的编程和贴装。
9.可以在软件中显示拼板中所有坐标点，并对其中的坐标进行微调。来实现高精密的贴装。
10.可以在软件中设置各个拼板的间距，并根据间距显示所有放料坐标，可以在拼板中选择不贴的拼板。
11.如果电路板加工有质量问题，可以对放料位置进行整体偏移改进。
12.软件中增加XYZ轴的移动时的限位检测。
13.软件中增加了6档变速功能，可以根据移动距离查表得到理想速度，并进行速度设置，这样可以提高机器长期使用的稳定性。
【 标配 】：
1.工业计算机1套

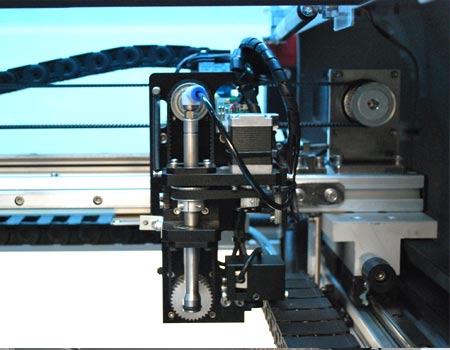

2.贴片头1组
3.吸嘴2个
【 选配件 】：
1、8mm，12mm，16mm及24mm自动喂料器
2、吸嘴
3、UPS不间断电源
【技术参数】：
|
|
TP210+（单头贴片机） |
|

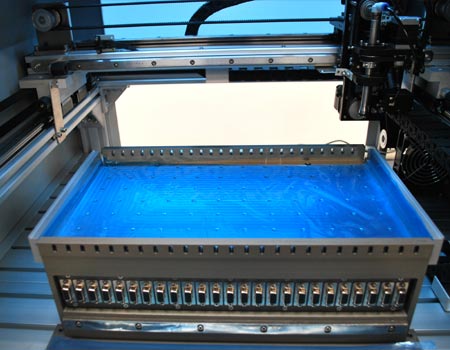

最大电路板面积 |
300×200mm |
|
最大移动范围 |
380×350mm |
|
Z轴最大移动范围 |
10mm |
|
贴片速度 |
最大速度：3700CPH 实际贴装速度：2400-3500CPH |
|
分辨精度 |
±0.015mm |
|
重复精度 |
±0.15mm |
|
对位方式 |
机械对位 |
|
可以贴装元器件 |
0603以上阻容件和15mm以下SOIC |
|
编程方式 |
视频编程/软件编程输入 |
|
传动方式 |
采用工业同步带传动 |
|

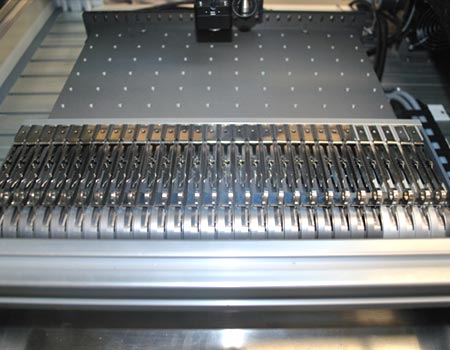

带式喂料器 |
可选配8mm,12mm GF款电动智能喂料器 |
|
喂料器数量 |
可以放置23个8MM GFTA-08S电动喂料器，前面放置 |
|
压缩空气 |
80psi（0.5Mpa），气源需要外接气源 |
|
电源 |
220V,50Hz |
|
重量 |
126kg |
|
外形体积 |
810×760×620mm |
【 产品二维图】：
