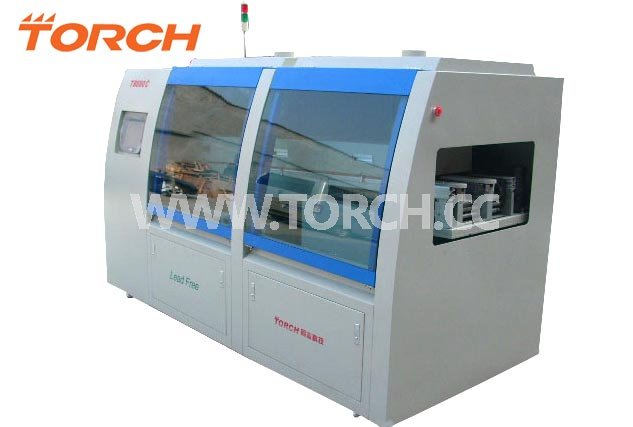

整机技术参数 |
|
PCB板可调宽度 |
Max.50~300mm |
|
PCB板运输高度 |
750±50mm |
|
PCB板运输速度 |
0~1800mm／min |
|
PCB板运输角度（焊接倾角） |
3~7度 |
|
PCB板运输方向 |
L→R/R→L（可�。� |
|
PCB板上元件高度限制 |
Max.100mm |
|
波峰高度范围 |
0——12mm可调，并保持波峰平衡。 |
|
波峰数量 |
2 |
|
预热区长度 |
1200mm |
|
预热区数量 |
2 |
|
预热区功率 |
8kw |
|
预热区温度 |
室温~250℃可设置 |
|
加热方式 |
红外 |
|
冷却区数量 |
1 |
|
冷却方式 |
轴流风扇冷却 |
|
适用焊料类型 |
无铅焊料/普通焊料 |
|
锡炉功率 |
10kw |
|
锡炉溶锡量 |
Approx.300kg |
|
锡炉温度 |
室温~300℃、控制精度±1-2℃ |
|
温度控制方式 |
P.I.D+SSR |
|
整机控制方式 |
电脑+西门子PLC |
|
助焊剂容量 |
Max5.2L |
|
助焊剂流量 |
10~100ml/min |
|
喷雾方式 |
步进马达＋专用喷头 |
|
电源 |
3相5线制 380V |
|
启动功率（总功率） |
max.15kw |
|
正常运行功率 |
Approx.7kw |
|
气源 |
4~7KG/CM2 |
|
机架尺寸 |
L2600×W1380×H1700mm |
|
外型尺寸 |
L3300×W1380×H1700mm |
|
重量 |
Approx.1000kg |
|
外壳部分 |
|
机体结构 |
线型外壳设计，采用工业槽钢作框架，2mm厚钢板折弯制作外壳，机体底部有6个万向轮，另有6个脚杯起定位放置用（可调节机体水平及高度）；前门为一个加长弧形钢化玻璃,大视角设计 |
|
前门结构 |
均为全封闭式一开透明钢化玻璃门结构，玻璃门设双液压气弹簧拉伸开盖，保证作业及维护空间 |
|
后门结构 |
磁铁带手扣式可拆缷结构，维护空间 |
|
机体顶部 |
置防爆照明灯一套 |
|
表面处理 |
整机喷涂电脑白（玻璃门框为灰色） |
|
喷雾部分 |
|
喷头 |
采用专用喷头，喷雾范围20~65mm扇面可调，
喷头高度50~80mm可调，最大流量60ml／min |
|
气路系统 |
采用进口过滤器，控制阀和管接头，数字化显示气压。喷雾系统的气管采用耐酸碱、防腐蚀SMC气管 |
|
喷雾喷嘴移动系统 |
步进马达驱动，西门子PLC智能控制，采用限位接近开关及入板光眼来组合控制，根据PCB的速度及宽度进行PCB来板自动侦测感应式喷雾。 |
|
助焊剂回收系统 |
喷嘴下面选用不锈钢折弯成型作托盘，用以装废水和助焊剂，可随意抽出清洗； |
|
助焊剂排风过滤系统 |
抽风系统：不锈钢网框加双层过滤网，利用流体的特性大限度的过滤回收多余的助焊剂 |
|
喷雾箱结构 |
全316#不锈钢，清理及维护方便。防腐蚀等级高，经久耐用。 |
|
预热部分 |
|
二段式预热区 |
1200mm/2段独立控温预热区，能提供适量充足的预热调整空间，可预热一些相对大的PCB、较复杂的产品，适应型低固体残留免洗松香型助焊剂； 减小PCB板热冲击，PCB板受热均匀，可提高生产效率。 |
|
温控方式 |
西门子温度采集�？�，PID控温准确、可靠，进口热电偶检测系统,做有热电偶异常报警功能。 |
|
加热部件 |
采用台湾台展发热体，发热快、寿命长、热惯性小;温区热量均匀一致。 |
|
预热功率 |
总功率8kw |
|
安装模式 |
预热系统采用直接拉出式抽屉式�？榛杓�，便于维修与清洁保养。 |
|
预热箱盖 |
采用圆弧流线形外观设计，前端设全程可视玻璃观察窗。 |
|
传输部分 |
|
高强度耐磨导轨 |
专用铝导轨使用高温耐磨，不绣钢导轨特殊的热补偿防变形伸缩结构确保导轨不变形不掉板 |
|
导轨平行度 |
二点同步导轨调宽装置，蜗轮、蜗杆加高精密丝杆调宽，调宽精度小于0.2mm，6点支撑，使导轨保持平行一致，无大小头，整条导轨安装，勿须截断。 |
|
调宽方式 |
手动调宽 |
|
传递用双钩爪 |
专用1.2MM双钩爪（不变形、不粘锡）， 夹板厚度≦2.5mm（进板为同步链条式接驳） |
|
C/V速度设定最小单位范围 |
1mm／min 0-1800mm／min |
|
C/V速度偏差范围 |
电子闭环控制 0-10mm／min以内 |
|
链条张紧装置 |
链轮调节张紧 |
|
运输马达 |
台湾TCG变频90W马达 |
|
锡炉部分 |
|
锡炉材质 |
3mm厚无铅材料，耐高温耐腐蚀，适应无铅工艺，寿命长；标配一个无铅炉胆 |
|
锡炉特点 |
特殊结构浸润性喷口（宽300mm），高波设计，进锡方式为上进锡方式，可减少焊点氧化，氧化渣自动聚集，维护方便，不产生可漂扬的锡渣黑粉； |
|
超低氧化设计 |
高品质锡炉，热稳定性好，采用液态锡流动式设计原理，减少锡的冲击氧化量.
波峰可随PCB板宽窄调节，大大减少了焊接小PCB板时锡的氧化量，可调距离为50-300mm |
|
经济型运行 |
通过PLC及光电开关控制来板喷雾起波功能，减少不必要的浪费 |
|
锡炉的移动方式 |
手动 |
|
锡波可调高度 |
0-12mm |
|
波峰马达 |
台湾TCG高温马达，变频准确调节波峰高度，数字化调节 |
|
加热部件 |
采用台湾进口耐干烧不锈钢发热管，使用寿命长；外置加热系统，锡炉加热采用上下层加热，更准确，不会爆锡，多道加强筋抗变形。
|
|
冷却系统 |
|
制冷方式 |
采用三个轴流风扇上鼓风冷却，可明显改善无铅焊料共晶生成时产生的空泡及焊盘剥离问题。 |
|
自动洗爪装置 |
|
进口微型防腐蚀化工泵，双边洗爪，丙醇为清洁剂，自动循环清洗链爪。 |
|
软件控制系统 |
|
l 采用西门子编程器（PLC）通信，通信稳定可靠，采用西门子通信软件，通信速率最高可调187.5KBPS，指令传达时间<=0.2毫秒。自动识别上位机通信端口，无需在界面做相应的选择通信端口的对话框。通信线采用西门子专用线(PC/PPI CABLE)，抗干扰强； |
|
l 具有PCB板生产报表数据库，可自动记录不同型号的PCB板的生产产量； |
|
l 自动故障报警功能：有热电偶异常报警功能，超高、低温报警；当预热或锡炉故障时停止加热。 |
|
l 可分别控制预热区温度,锡炉温度,运输速度，喷雾动作，强制冷却等。 |
|
l 一周时间设定 （可设定一周七天，每天三次的自动开关机时间）。 |
|
l 机头、机尾设有两处应急紧急制，特殊、紧急情况下请按下。 |
|
关键配件的型号与品牌 |
|
控制PLC |
西门子PLC+品牌联想电脑 |
|
运输马达、牙箱 |
台湾TCG90W 牙箱1：120K |
|
链爪 |
专用双钩爪 厚度1.2mm |
|
锡炉马达 |
台湾TCG 三相6极0.37kw耐高温 |
|
喷头 |
专用喷头 |
|
电磁阀、调节阀、接头等 |
台湾亚德克 |
|
中间继电器 |
日本OMRON MY2 MY4 |
|
变频器 |
亚泰0.4kw |
|
发热管 |
台湾台展，进口镍铬丝 |
|
冷却风机 |
环球品 |
|
光电开关 |
欣灵 |
|
接近开关 |
欣灵 |
|
U型测速光眼 |
OMRON |
|
固态继电器 |
瑞士佳乐 |
|
空气开关/总开关 |
正泰 |
|
交流接触器 |
正泰 |
|
热电偶 |
绝缘K型 台湾泛达 |
|
按钮开关 |
施耐德 |
|
随机附件 工具箱/说明书/送货清单 |
