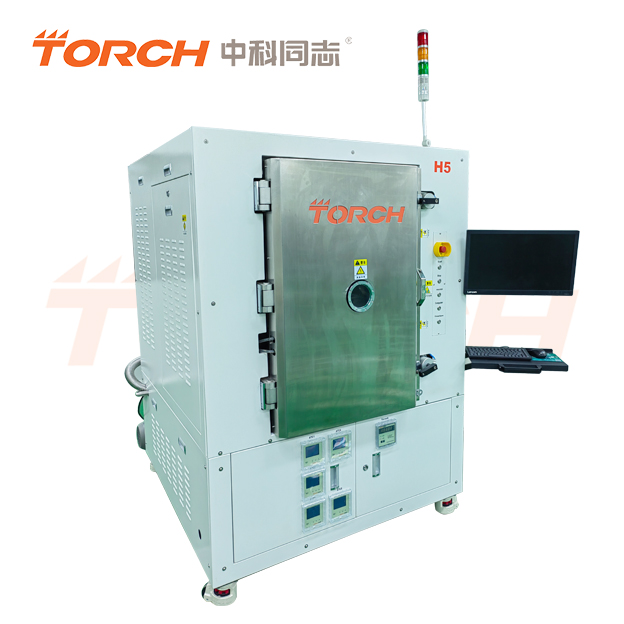

大型氢气真空炉--H5/H6
| 型 号： | |
| 电路板面积： | (mm) |
| 理论速度： | (cph) |
| 重复精度： | (mm) |
| 喂料器数量： | |
| 可贴元器件： |
订购热线：400-998-9522
详细介绍
应用领域：IGBT�？�、MEMS封装、大功率器件封装、光电器件封装、气密性封装等。
氢气真空共晶炉设备简介：
1、观察系统：腔体带可视窗口, 可实时观察焊接过程,
2、加热系统：设备配置5/6套加热系统，同时在真空环境下进行工作。
3、真空系统：设备配置直联高速旋片式真空泵，可快速实现炉腔达到0.1mbar高真空环境，最高真空度0.01mbar。
4、冷却系统：设备采用水冷却系统，保证在高温真空环境下可以快速降温。
5、软件系统：升降温可编程控制，可根据工艺设置升降温曲线，每条曲线都可自动生成，可编辑、修改、存储等。
6、控制系统：软件�？榛杓瓶啥懒⑸柚霉ひ涨�、真空抽取、气氛、冷却等，并可合并生产工艺，实现一键操作。
7、气氛系统：设备实现无助焊剂焊接，可充入H2、N2/H2混合气体、HCOOH、N2等还原或�；ば云�，保证焊点无空洞。
8、数据记录系统：具有不间断的实时监控和数据记录系统，软件曲线记录、温控曲线保存、工艺参数保存、设备参数记录、调用。
9、�；は低常喊讼钕低嘲踩刺嗫睾桶踩；ど杓疲ê附蛹卤；�、整机温度安全�；�、气压过低过高报警�；�、水压�；�、安全操作�；�、焊接时冷却水路�；�、液位�；�、断电�；ぃ�。
特点：
1、高真空度：0.01mbar高真空，腔体真空度数值实时显示,并可控制和调节
2、真空抽速，50 m³/h
3、工艺腔体压力：0.1mbar
4、加热板隔层承重，单层承重≥20公斤
5、快速的降温速度：腔体中设立了独立的水冷和气体冷却装置，使被焊接器件实现快速降温。
6、低空洞率的焊接质量：确保焊接之后，大面积焊盘实现3%以下的空洞率
7、可满足金锡焊片、高铅焊料、无铅锡膏等材料的高温焊接要求和焊锡膏真空环境高质量焊接的技术要求。
8、高产能：每层实际焊接面积为500*300mm，多层同时工作，实现器件大批量生产。
技术参数：
注意：如果产品升级恕不另行通知，网站及资料会同步升级，并以实物为准！
技术参数：
| 型 号 | H5 | H6 |
| 焊接面积 | 500*300*70mm*5层 | 500*300*70mm*6层 |
| 炉膛高度 | 70mm | |
| 单层承重 | 20KG | |
| 最高温度 | 350℃ — 450℃ | |
| 控制系统 | 温控系统+真空系统+冷却系统+气氛系统+软件控制系统 | |
| 控制方式 | 品牌工业电脑+软件系统 | |
| 温度曲线 | 40段温度控制 | |
| 额定功率 | 70KW | 80KW |
| 实际功率 | 55KW | 65KW |
| 重量 | 1200KG | 1250KG |
| 真 空 度 | 0.1mbar/0.0001mbar | |
| 温度范围 | 室温—450℃ | |
| 最大升温速度 | ≥70℃/min | |
| 最大降温速度 | ≥120℃/min | |
| 气氛还原 | 氮氢混合气、纯氢气、氮气等惰性气体及甲酸 | |
| 冷水系统 | >100L/min，出水口温度：5-10℃ | |
| 电 源 | 380V 50-60A | |
| 外形尺寸 | 1600*1000*1800mm | |
注意：如果产品升级恕不另行通知，网站及资料会同步升级，并以实物为准！
