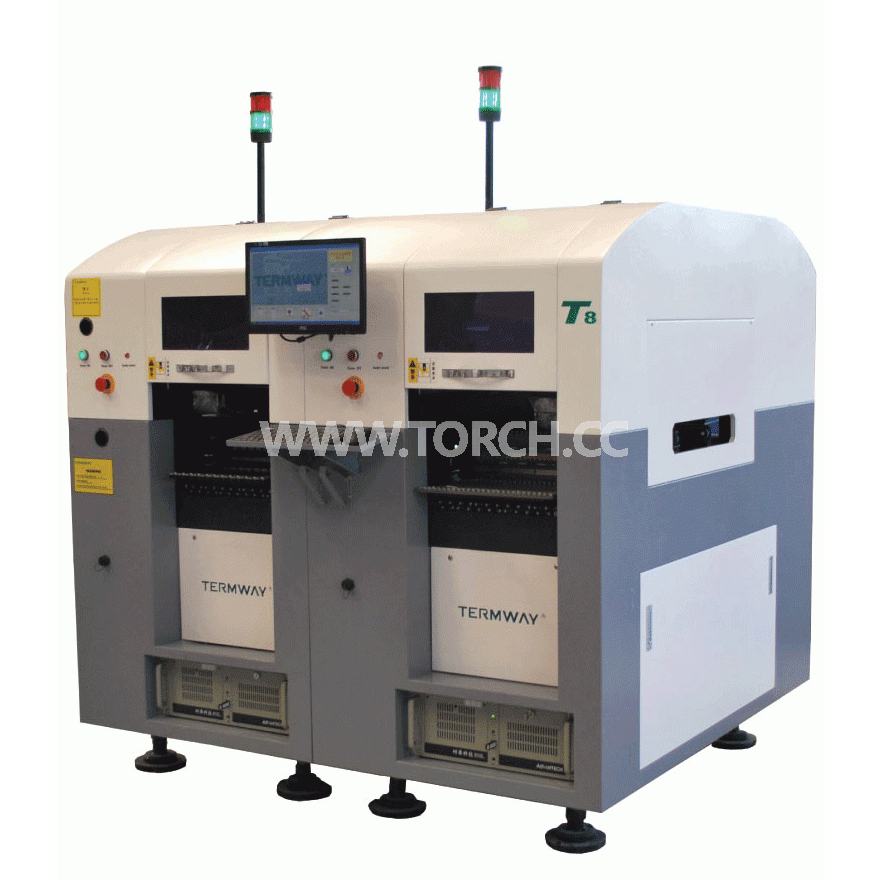

多功能高精度散料贴片机T8A
| 型 号： | |
| 电路板面积： | (mm) |
| 理论速度： | (cph) |
| 重复精度： | (mm) |
| 喂料器数量： | |
| 可贴元器件： |
订购热线：400-998-9522
详细介绍
T8A是由泰姆瑞公司精心打造的一款高精度多功能贴片机，贴装元器件01005（英制）。T8A贴装范围广，可贴装传统的编带料（8mm-44mm）、短带料、纯散料（军工企业元器件筛查后为散料）、50*50mm（50-140更大异形件需选配�？椋┮韵碌乃蠭C。
特点：
T8A采用双模组组合方式，是一款既可以传统的编带料，同时满足装散料、短带料贴装的高精度多功能贴片机。
最多可满足260种散料或者短带料的贴装。
可同时装载104种以上8mm自动喂料器4种IC盘供料器。
可以贴装 QFP 的最大面积：50*50MM。
可以贴装 0.3MM 间距以上的 QFP,可以贴装 BGA。
配置光栅尺,实现整机的高精密运动控制和高精密重复贴装。
1.整机采用花岗岩一体化设计制造的高精密运动平台技术，有效保证贴片机长期使用10年以上，运动精度改变很小。同时一体化的结构还具有抗震能力。
2.整机采用高速运动系统和高精密级导轨，有效提高贴片精度。
3.不�；枧恼盏募际�，让图像高速拍照和高速识别贴装称为现实。
4.整机采用德国原装高清晰工业相机和高品质镜头，确保视觉对位的高精度和准确度，完成高精密元器件的视觉对位贴装。
5.可自动视觉编程，不用手动输入元件坐标。编程简单,方便初学者便捷实用。同时可以导入电路板数据，方便小批量多品种产品的生产模式。
6.可选配离线编程软件，实现新产品快速导入。
7.智能的电路板传输系统，自动调宽和夹板，实现你的自动化智能生产。
8.高性价比全自动贴片机，更适合小批量多品种、散料贴装、短带贴装等科研及军工企业高品质产品的生产使用。
9.配置自动换嘴系统，可以自由更换 12 个不同的吸嘴。
11.整机具备电路板高度自动检测功能和元器件拾取失败的报警功能，有效提高生产质量。
12.整机具备缺料报警功能，可以做到生产过程的智能化。
选配件：
1、GF 款电动喂料器(8MM,12MM,16MM,24MM,32MM,44MM)
2、吸嘴(6 种吸嘴，可以接受异形件的吸嘴定制)
3、QS48 组件（可以贴装 50*50MM 的 IC）
4、散料盘（各种元器件尺寸的散料盘）
5、IC 托盘
6、短带喂料器
7、振动喂料器
8、IC盘式喂料车(25层)
9、离线编程软件
多种供料方式：

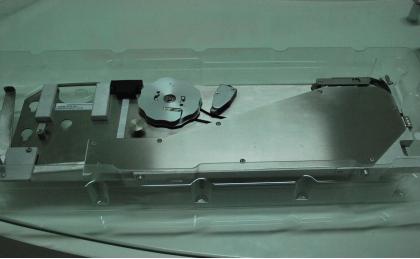

短带喂料器细节图

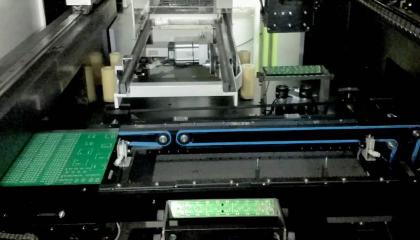

散料供料装置：

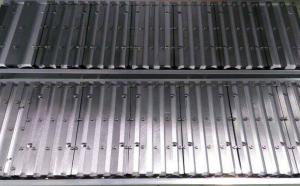

标配散料托盘，可自动完成纯散料的吸取、识别、贴装工作，解决散装料自动化贴装的问题。
电动智能喂料器GF系列（8mm、12mm、16mm、24mm、32mm、44mm）
电动喂料器CF系列（满足编带及短带8mm、12mm）

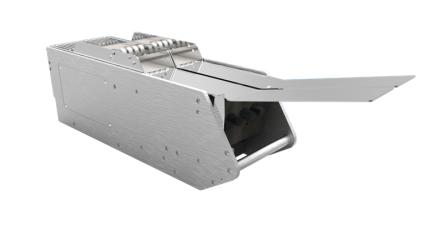

震动喂料器（管状料）
IC TRAY盘车
技术参数：
| 1 | 贴片头数量 | 单模组4个*2组 8个 |
| 2 | 贴装速度 | 理论24000CPH，散料贴装8000CPH |
| 3 | 贴装面积 | 550×350mm |
| 4 | 贴装器件高度 | 20mm |
| 5 | 运动系统 |
X：磁悬浮高精度直线电机+光栅尺定位 Y 轴采用日本松下伺服电机驱动+高精密工业丝杠导轨+光栅尺定位 |
| 6 | XY 轴分辨精度 | ±0.001mm |
| 7 | 重复贴片精度 | ±0.015mm |
| 8 | 对位方式 | 高度视觉对位 |
| 9 | 可以贴装元器件 | 01005 以上阻容件和 38mm 以下 IC（50mm 相机和镜头可�。� |
| 10 | 编程方式 | 数据自动/导入影像学习/键盘输入/离线编程功能 |
| 11 | 喂料器数量 |
1、 GF 喂料器，最多 104 把 8MM GFTA-08S 喂料器 2、 120种散料托盘 3、全部放置散料盘，可以放置4组散料盘，满足260种以上元器件。 |
| 12 | IC 盘数目 | 放置 2 个 IC 盘，可配置5组的IC供料器 |
| 13 | 重量 | 1692KG |
| 14 | 外形体积 | 1685（L）×1550（W）×1440（H） |
