高真空回流焊V3HV
| 型 号： | |
| 焊接面积： | |
| 炉膛高度： | |
| 温度范围： | ℃ |
| 冷却方式： | |
订购热线：400-998-9522
详细介绍
【简介】
1、V系列高真空回流焊机取自英文VACUUM首写字母。意为专业的工业级高真空回流焊机。
2、为什么要采用高真空回流焊机？目前行业主流的焊接工艺都是用烙铁、波峰焊、回流焊等工具或设备焊接，后来加上氮气�；�，升级为氮气无铅回流焊机。但是对一些要求很高的焊接领域，譬如军工产品、工业级高可靠性产品，就是氮气�；ひ泊锊坏讲返目煽啃砸�。像材料试验、芯片封装、电力设备、汽车产品、列车控制、航天、航空系统等对电路高可靠性的焊接要求，要减少焊接材料的空洞和氧化。如何有效降低空洞率，减少焊盘或元件管脚的氧化，高真空回流焊机是一个的选择。要想达到高焊接质量，采用高真空回流焊机。这是德国、日本、美国等国家SMT焊接的工艺创新。
3、行业应用：V系列高真空回流焊机是R&D、工艺研发、有低至高产能生产的理想选择，是军工企业、研究院所、高校、航空航天等领域研发和生产的选择。
4、应用领域：主要应用于芯片与基板、管壳与盖板等的无缺陷焊接和产生无助焊剂焊接，如IGBT封装、焊膏工艺、激光二极管封装工艺、混合集成电路 封装、管壳盖板封装、MEMS及真空封装。
5、高真空回流炉目前已成为欧美等发达国家军工企业、航空、航天等制造的选择，并且已在芯片封装和电子焊接等领域得到广泛应用。
【特点】
1、真正的真空环境下的焊接。真空度10-4Pa
2、低活性助焊剂的焊接环境。
3、触摸屏的操控加上专业的软件控制，达到好的操作体验。
4、高达行业40段的可编程温度控制系统，可以设置工艺曲线。
5、温度设置采用触摸式升降，直接手拉曲线，就能设置出更接近焊接材料工艺曲线的工艺。
6、水冷技术，实现快速降温效果。
7、四组在线测温功能。实现焊接区域温度均匀度的准确测量，为工艺调校提供支持。
8、可选择甲酸、氮气或者其他惰性气体，满足特殊工艺的焊接要求。
9、在线实时工艺视频摄录系统。为每一个产品的焊接过程进行视频录像，为以后的质量跟踪反馈提供强有力的证据，同时该功能对焊接工艺的研究和材料的试样提供数据支持。
10、最高温度为450℃（更高可�。�，满足所有软钎焊工艺要求。
11、高真空共晶炉炉腔顶盖配置观察窗。
12、八项系统安全状态监控和安全�；ど杓疲ê附蛹卤；�、整机温度安全�；�、气压�；�、水压�；�、安全操作�；�、焊接时冷却水路�；�、液位�；�、断电�；ぃ�。
【标配】
1、主机一台
2、工业级触摸屏控制电脑一台
3、温度控制器一套
4、压力控制器一套
5、闭环式水冷系统一套
6、四路测温模组一套
7、真空压力变送器一套
8、惰性气体或者氮气控制阀一套
9、水箱一套
10、冷水机一套
【选配】
1. 抗腐蚀膜片泵，真空10mba
2. 旋转式叶片泵，小于5Pa的真空
3. 涡转分子泵系统，用于10-3Pa的真空
4. 甲酸性（本机安装）
5. 元件夹具
6. 110V电源系统
【技术参数】
【二维图】
注意：如果产品升级恕不另行通知，网站及资料会同步升级，并以实物为准！
1、V系列高真空回流焊机取自英文VACUUM首写字母。意为专业的工业级高真空回流焊机。
2、为什么要采用高真空回流焊机？目前行业主流的焊接工艺都是用烙铁、波峰焊、回流焊等工具或设备焊接，后来加上氮气�；�，升级为氮气无铅回流焊机。但是对一些要求很高的焊接领域，譬如军工产品、工业级高可靠性产品，就是氮气�；ひ泊锊坏讲返目煽啃砸�。像材料试验、芯片封装、电力设备、汽车产品、列车控制、航天、航空系统等对电路高可靠性的焊接要求，要减少焊接材料的空洞和氧化。如何有效降低空洞率，减少焊盘或元件管脚的氧化，高真空回流焊机是一个的选择。要想达到高焊接质量，采用高真空回流焊机。这是德国、日本、美国等国家SMT焊接的工艺创新。
3、行业应用：V系列高真空回流焊机是R&D、工艺研发、有低至高产能生产的理想选择，是军工企业、研究院所、高校、航空航天等领域研发和生产的选择。
4、应用领域：主要应用于芯片与基板、管壳与盖板等的无缺陷焊接和产生无助焊剂焊接，如IGBT封装、焊膏工艺、激光二极管封装工艺、混合集成电路 封装、管壳盖板封装、MEMS及真空封装。
5、高真空回流炉目前已成为欧美等发达国家军工企业、航空、航天等制造的选择，并且已在芯片封装和电子焊接等领域得到广泛应用。
【特点】
1、真正的真空环境下的焊接。真空度10-4Pa
2、低活性助焊剂的焊接环境。
3、触摸屏的操控加上专业的软件控制，达到好的操作体验。
4、高达行业40段的可编程温度控制系统，可以设置工艺曲线。
5、温度设置采用触摸式升降，直接手拉曲线，就能设置出更接近焊接材料工艺曲线的工艺。
6、水冷技术，实现快速降温效果。
7、四组在线测温功能。实现焊接区域温度均匀度的准确测量，为工艺调校提供支持。
8、可选择甲酸、氮气或者其他惰性气体，满足特殊工艺的焊接要求。
9、在线实时工艺视频摄录系统。为每一个产品的焊接过程进行视频录像，为以后的质量跟踪反馈提供强有力的证据，同时该功能对焊接工艺的研究和材料的试样提供数据支持。
10、最高温度为450℃（更高可�。�，满足所有软钎焊工艺要求。
11、高真空共晶炉炉腔顶盖配置观察窗。
12、八项系统安全状态监控和安全�；ど杓疲ê附蛹卤；�、整机温度安全�；�、气压�；�、水压�；�、安全操作�；�、焊接时冷却水路�；�、液位�；�、断电�；ぃ�。
【标配】
1、主机一台
2、工业级触摸屏控制电脑一台
3、温度控制器一套
4、压力控制器一套
5、闭环式水冷系统一套
6、四路测温模组一套
7、真空压力变送器一套
8、惰性气体或者氮气控制阀一套
9、水箱一套
10、冷水机一套
【选配】
1. 抗腐蚀膜片泵，真空10mba
2. 旋转式叶片泵，小于5Pa的真空
3. 涡转分子泵系统，用于10-3Pa的真空
4. 甲酸性（本机安装）
5. 元件夹具
6. 110V电源系统
【技术参数】
| 型号 | V3HV |
| 焊接面积 | ≥300mm*240mm |
| 炉膛高度 | ≥100mm |
| 最高焊接温度 | ≥450℃ |
| 不充正压氮气时极限真空度 | ≤3Pa，工作真空10-200Pa |
| 接口 | 串口/USB口 |
| 加热方式 | 底部红外辐射加热，承片台采用半导体级碳化硅镀层石墨平台 |
| 温度均匀性 | 有效焊接面积内≤±1% |
| 最大升温速度 | 120-240℃/min |
| 最大冷却速度 | 60-120℃/min |
| 焊接孔洞率 | 小于2% |
| 提供正压�？� | 可充正压氮气，气压约0.25-0.3MPa |
| 控制方式 | 40段温度控制+真空压力控制 |
| 温度曲线 | 可存储若干条40段的温度曲线 |
| 电压 | 220V 25-50A |
| 额定功率 | 9KW |
|
实际功率 |
6KW（不选真空泵） |
| 8KW（配制分子泵） | |
| 外形尺寸 | 900*1100*1300mm |
| 重量 | 340KG |

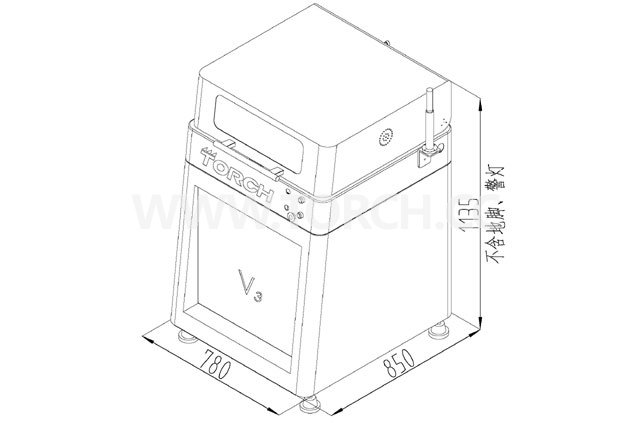

【二维图】
注意：如果产品升级恕不另行通知，网站及资料会同步升级，并以实物为准！
