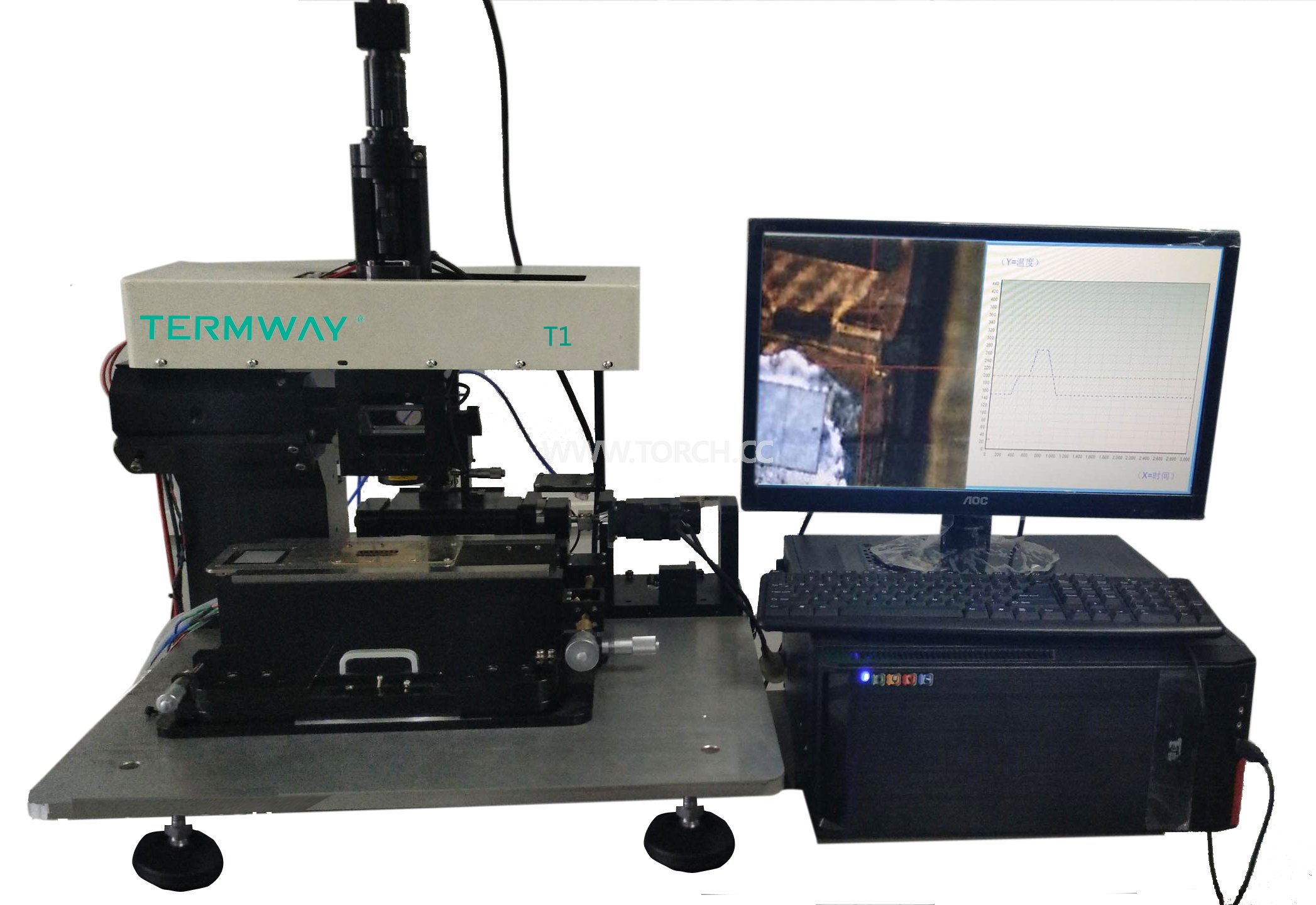

多功能高精密贴片机——T1
| 型 号： | T1 |
| 分 辨率： | （mm） |
| 加工定制： | |
| 放大倍率： | |
| 操作方式： | |
| 测量精度： | μm |
| 外形尺寸(长*宽*高)： | mm |
订购热线：400-998-9522
详细介绍
T1是一款多功能贴片机，提供高达 5 微米的贴片精度，适用于各类倒装芯片、普通芯片的贴装，可以处理芯片间距低至 50 微米。
这一通用贴片平台适用于非常广泛的微组装应用领域，涵盖了很多的微组装贴片工艺，甚至可配置成FC/SMD 返修系统。主要为中小批量生产，以及满足原型制造、科研开发和大学教研等领域的需求而设计。
应用：
1. 倒装芯片键合 (面朝下)
2. 高精度芯片键合 (面朝上)
3. 激光二极管,激光巴条焊接
4. VCSEL, PD, 镜头组件封装
5. LED 封装
6. 微光学器件封装
7. MEMS 封装
8. 传感器封装
9. 3D 封装
10. 晶圆级封装 (W2W, C2W)
11. 芯片到玻璃基板、芯片到柔性基板贴装
工艺：
1. 热压
2. 热-超声
3. 超声
4. 回流、烧接 (金锡、C4、铟、共晶)
5. 胶粘工艺
6. 固化 (紫外线、温度)
7. 机械装配
亮点：
亮点：
1. 贴装精度：优于5 μm
2. 元件尺寸：0.125 mm x 0.125 mm -
100 mm x 100 mm*
3. 最大工作区域：450 mm x 122 mm*
4. 支持最大晶圆尺寸：8”
5. 支持最大贴片压力：700 N*
6. 可配置成热风返修系统
7. 手动、半自动配
特色：
1. 自动化工艺进程及数据处理
2. 分光镜视像对位系统
3. 工艺过程整合流程管理
4. 实时工艺过程观察摄像头
5. 智能系统软件以及自适应程序库
6. 不同系统间工艺程序通用让渡，涵盖很多的互联工艺
7. �？榛杓�，极强的工艺灵活性
优势：
1. 多功能高精密贴片机无手化芯片贴装，排除了人员因素的影响
2. 傲视群雄的贴装精度，即开即用，无需调整
3. 实现对所有工艺参数的同步控制: 压力、温度、时间、功率、工艺环境、以及照明和视像
4. 实时的观察和反馈大大缩短了工艺开发时间
5. 工艺开发简单、便捷，支持工艺过程自动记录
6. 快速实现将研发工艺转化到生产工艺
7. 一个平台实现很多的工艺应用
技术参数：
1. 视�。ㄗ钚。�1.6mm*1.2mm
2. 视�。ㄗ畲螅�:20mm*15mm
3. 元件尺寸（最�。�:0.125mm*.125mm
5. Φ轴微调： ±6°
6. 工作台Z轴行程：10mm
7. 工作区域：280mm*117mm
8. 加热温度（最高）400℃
9. 贴片压力（最大）700N
�？楹脱〖�
1. ACF�？�
2. 植球�？�
3. 贴片力控制�？椋ㄗ远�
4. 芯片加热�？�
5. 蓝膜取片�？�
6. 摄像头移动�？�
7. 惰性气体�；つ？�
8. 工艺视频观察�？�
9. 摩擦�？�
10. 基板加热�？�
