同志科技推出高速视觉贴片机M6D/M6，稳定贴装0402元件
时间:2020-05-21 17:10 来源:未知 作者:admin
点击:次

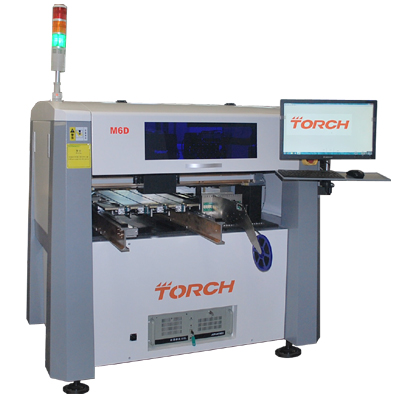

M6D
十二/六头高速视觉贴片机——M6D/M6
北京中科同志科技股份有限公司专业从事SMT设备领域研发及生产，拥有多年的行业经验，研发的小型高速视觉贴片机M6（6头）、M6D（12头）经过升级测试可以稳定贴装0402以上阻容件及各种LED芯片,同时满足SOP、SOT、PLCC、QFP等芯片的贴装，M系列贴版机体积小巧，贴装稳定，价格低廉，适合于中小型企业，科研院所贴装电源板、带电源吸顶灯、LED 显示屏、带电源环形灯、球泡灯、�？匕�、各种小家电主板等。

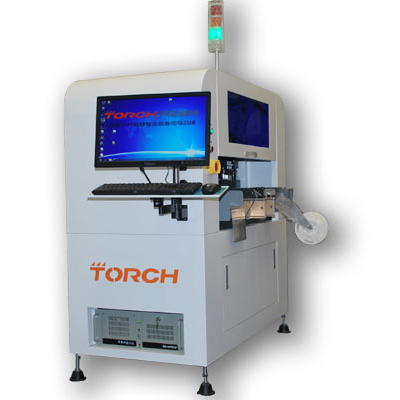

M6
欢迎大家来电咨询：13701314315
技术参数——M6D/M6
M6D 技术参数
1 贴片头数量12 组贴片头
2 贴装面积600mm×450mm
3 Z 轴最大移动范围20mm
4 最大贴片速度(全视觉) 9000-11000cph
5 最大贴片速度（非视觉） 12000-14000cph
6 XY 轴分辨精度±0.01mm
7 重复贴片精度±0.05mm
8 对位方式视觉对位
9 可以贴装元器件0402以上阻容件及各种LED芯片,同时满足SOP、SOT、PLCC、QFP等芯片的贴装
10 编程方式万能数据自动/导入影像学习/键盘输入
11 喂料器数量
MAX 38种GFTA-08喂料器（600mm×450mm）(标配)；
MAX 66种GFTA-08喂料器（600mm×250mm）；（选配）
MAX38种GFTA-08喂料器+2种IC盘（600mm×250mm）；（选配）
12 操作系统WINDOWS XP、WIN7
13 压缩空气80psi（0.5Mpa，气体流量≥200L/M
14 电源220V,50Hz，2KW
15 重量580kg
16 外形体积1550（L)×1300(W)×1300(H)
M6 技术参数
1、贴片头数量：6 组贴片头
2、贴装面积：
50mm×50mm～350mm×350mm（标准配置）
50mm×50mm～600mm×600mm（选配，更换传输系统即可快速实现）
3、Z 轴最大移动范围：15mm
4、视觉贴片速度：6500-7500 cph
5、非视觉贴片速度：9000-10000 cph
6、XY 轴分辨精度：±0.01mm
7、重复贴片精度：±0.05mm
8、对位方式：视觉对位
9、可以贴装元器件：最小0402—sop24
10、编程方式：数据自动/导入影像学习/键盘输入
11、原件种类：MAX 52种元器件
13、喂料器数量：
1.MAX52种电动喂料器(PCB:350*250mm)；
2.MAX46种电动喂料器 (PCB:350*350mm)；
3.MAX12种电动喂料器(PCB:600*600mm)；
14、操作系统：WINDOWS XP/WIN7 32bit
15、压缩空气：80psi（0.5Mpa，气体流量≥90L/M）
16、电源：220v，50Hz，1.5kw
17、重量：350kg
18 外形体积：
1400（L)×850(W)×1350(H)
