大功率IGBT芯片的技术现状与特点
时间:2020-02-22 09:41 来源:未知 作者:admin
点击:次
本文分别从IGBT芯片体结构、背面集电极区结构和正面MOS结构出发，系统分析了大功率IGBT芯片的技术现状与特点，从芯片焊接与电极互连两方面全面介绍了IGBT�？榉庾凹际�，并从新结构、新工艺及新材料技术三方面分析了IGBT技术未来的发展方向。
绝缘栅双极晶体管(Insulated Gate Bipolar Transistor，IGBT)是在金属氧化物场效应晶体管(MOSFET)和双极晶体管(Bipolar)基础上发展起来的一种新型复合功率器件，具有MOS输入、双极输出功能。IGBT集Bipolar器件通态压降小、载流密度大、耐压高和功率MOSFET驱动功率小、开关速度快、输入阻抗高、热稳定性好的优点于一身。作为电力电子变换器的核心器件，为应用装置的高频化、小型化、高性能和高可靠性奠定了基础。
自IGBT商业化应用以来，作为新型功率半导体器件的主型器件，IGBT在1—100kHz的频率应用范围内占据重要地位，其电压范围为600V—6500V，电流范围为1A—3600A(140mm x 190mm�？�)。IGBT广泛应用于工业、4C(通信、计算机、消费电子、汽车电子)、航空航天、国防军工等传统产业领域以及轨道交通、新能源、智能电网、新能源汽车等战略性新兴产业领域。采用IGBT进行功率变换，能够提高用电效率和质量，具有高效节能和绿色环保的特点，是解决能源短缺问题和降低碳排放的关键支撑技术，因此被称为功率变流产品的“CPU”、“绿色经济之核”。在未来很长一段时间内，为适应全球降低CO2排放的战略需要，IGBT必将扮演更为重要的角色，是节能技术和低碳经济的重要支点。

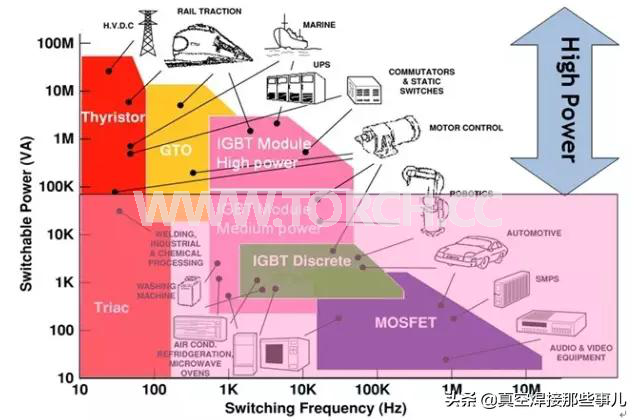

IGBT应用领域
目前，世界各大功率半导体公司对IGBT的研发热潮日益高涨，研究步伐和技术革新日益加快，IGBT芯片的设计与生产厂家有英飞凌(Infineon)、 ABB、三菱(Mitsubishi Electric)、Dynex(中国南车，CSR)、IXYS Corporation、International Rectifier、Powerex、Philips、Motorola、Fuji Electric、Hitachi、Toshiba等，主要集中在欧、美、日等国家。因为种种原因，国内在IGBT技术研究开发方面虽然起步较早，但进展缓慢，特别是在IGBT产业化方面尚处于起步阶段，作为全球最大的IGBT应用市场，IGBT�？橹饕览到�。近年来，在国家宏观政策的引导和组织下，国内企业通过各种途径在IGBT芯片、�？榈攘煊蛞丫〉煤芏嗫上驳慕�，中国南车通过并购英国Dynex半导体，充分利用欧洲丰富的技术资源，成立功率半导体海外研发中心，迅速掌握了先进的1200V-6500V IGBT芯片设计、工艺制造及�？榉庾凹际�，并且在株洲建设了一条先进的8英寸IGBT芯片及其封装生产线。并将于2014年初实现IGBT芯片量产。中科同志科技生产的IGBT真空共晶炉，助力各大IGBT工厂，用专业的技术和工艺为国产IGBT产品添砖加瓦。
在�？榉庾凹际醴矫�，国内基本掌握了传统的焊接式封装技术，其中中低压IGBT�？榉庾俺Ъ医隙�，高压IGBT�？榉庾爸饕性谀铣涤氡背盗郊夜�。与国外公司相比，技术上的差距依然存在。国外公司基于传统封装技术相继研发出多种先进封装技术，能够大幅提高�？榈墓β拭芏�、散热性能与长期可靠性，并初步实现了商业应用。中科同志的IGBT真空封装技术已经在BYD等大型IGBT公司经过长期验证。
2 技术现状
2.1 IGBT芯片技术
IGBT（真空共晶炉）芯片在结构上是由数万个元胞(重复单元)组成，工艺上采用大规模集成电路技术和功率器件技术制造而成[2]。每个元胞结构如下图2所示，可将其分成体结构、正面MOS结构及背面集电极区结构三部分。

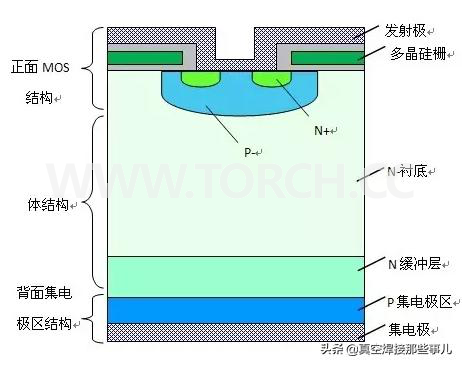

IGBT元件结构
商用IGBT的体结构设计技术的发展经历了从穿通(Punch Through，PT)到非穿通(Non Punch Through，NPT)，再到软穿通(Soft Punch Through，SPT)的过程，如图3所示[3]。而在穿通结构之前，IGBT的体结构是基于厚晶圆扩散工艺的非穿通结构，背部空穴的注入效率很高，由于器件内部的寄生晶闸管结构，IGBT在工作时容易发生闩锁，因此很难实现商用。随着外延技术的发展，引入了N型缓冲层形成穿通结构，降低了背部空穴注入效率，并实现了批量应用，但由于外延工艺的特点，限制了高压IGBT的发展，其最高电压等级为1700V。随着区熔薄晶圆技术发展，基于N型衬底的非穿通结构IGBT推动了电压等级不断提高，并通过空穴注入效率控制技术使IGBT具有正温度系数，能够较好地实现并联应用，提高了应用功率等级。随着电压等级不断提高，芯片衬底厚度也迅速增加，并最终导致通态压降增大，为了优化通态压降与耐压的关系，局部穿通结构应运而生，ABB称之为软穿通(Soft Punch Through，SPT)[4]，英飞凌称之为电场截止(Field Stop，FS)[5]，三菱称之为弱穿通(Light Punch Through， LPT)[6]，IXYS称之为超薄穿通(eXtremely light Punch Through，XPT)，以及其他的薄穿通(Thin Punch Through， TPT)和受控穿通(Controlled Punch Through， CPT)[7]等各种不同的称呼。在相同的耐压能力下，软穿通结构可比非穿通结构的芯片厚度降低30%，同时还保持了非穿通结构的正温度系数的特点。近年来出现的各种增强型技术及超薄片技术都是基于软穿通的体结构的，目前600V电压等级软穿通IGBT芯片的厚度可以达到70um。

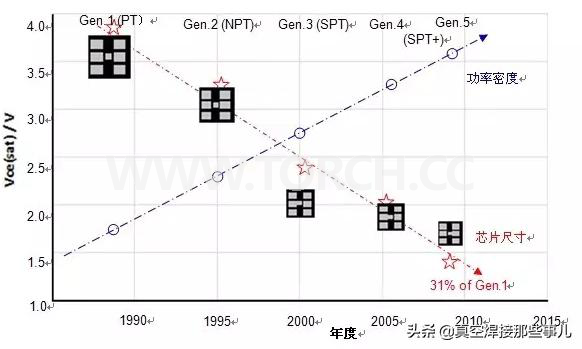

75A/1200V IGBT芯片发展（125℃）
IGBT的集电极区结构影响着PNP晶体管的增益，对正向压降与关断损耗都有重要的影响。早期的穿通型IGBT其集电极区结深较大，空穴注入效率很大，容易发生闩锁效应，必须采用局部寿命控制技术来控制背部空穴注入效率，但是却因此面导致了导通压降的负温度系数，不利于并联应用。后来出现的非穿通型IGBT，采用了透明集电极结构，
控制了空穴注入，免除了局部寿命控制，实现了导通压降的正温度系数，这一结构技术一直沿用至今，并通过优化改进以提高关断速度及短路安全工作区特性 。针对目前1200V电压等级以下的芯片由于片薄而存在的加工工艺困难的问题，又提出了一种“内透明集电极”结构，采用氦离子注入与外延相结合的方法，避免了超薄片加工技术来形成透明集电极。集电极区结构还对安全工作区特别是短路安全工作区特性有重要影响，针对短路安全工作区特性有特殊要求的应用，通过集电极区掺杂浓度和缓冲层注入效率的控制与优化，实现与关断损耗的折中。
IGBT的正面MOS结构包括栅极与发射极区。栅极结构有平面栅(图4(a))与沟槽栅(图4(b))两种。平面栅结构具有较好的栅氧化层质量，其栅电容较小，并且不会在栅极下方处造成电场集中而影响耐压，在高压IGBT(3300V及以上电压等级)中被普遍采用。平面栅结构经过优化改进，可以进一步降低栅电容同时改进其他的工作特性，如降低栅存储时间，降低开关损耗，还能减小短路安全工作区(SCSOA)测试中的栅电压过冲[16]。而沟槽栅结构将沟道从横向变为纵向，消除了导通电阻中RJFET的影响，还可以提高元胞密度，从而有利于降低功耗[17]，因此被广泛应用于中低压(1700V及以下电压等级)产品中，但是沟槽刻蚀后表面粗糙，会影响载流子迁移率及造成电场集中，影响击穿电压，而且多晶硅栅面积增加，使栅电容增大，此外，由于电流密度增大导致其短路能力降低。为了减小栅电容并降低短路电流，需要对元胞结构进行优化设计，如图5所示。三菱公司则提出了一种“元胞合并式” IGBT结构(plugged/dummy cells)[18-19](图6)以降低饱和电流，提高短路能力，并抑制短路测试过程中的栅电压振荡现象。为了满足不同的封装需要，IGBT的栅极电极可以位于芯片中心、边上中央及边角处，对于焊接式封装，这三种位置都可满足要求，对于压接式封装，一般选择将栅电极设置在边角处。
IGBT技术

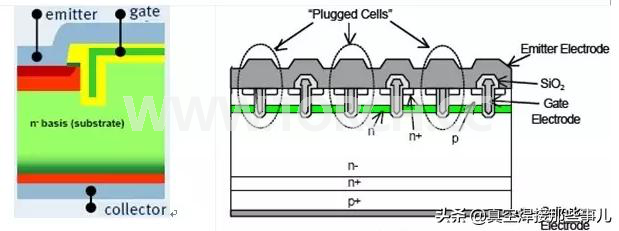

IGBT栅极技术
目前先进的增强型技术就是通过优化正面MOS结构，提高靠近发射极区一端的电子注入效率，从而优化导通压降与关断损耗的折中关系(图7)。普遍采用的是载流子存储层(Carrier Stored Layer，CSL)/空穴阻挡层结构(Hole Barrier Layer，HBL)，如图8所示。从图中可以看出，该结构通过在P-阱外围设置一个N型掺杂区，将P-阱包围起来。该掺杂区缩短了沟道长度，并增加了空穴载流子流向IGBT发射极的势垒，这样就在P-阱外围形成了一个空穴的积累层，并增加了在导通状态下电子从MOS沟道的注入效率，从而增强了该处的电导调制效应，可以大大地减小器件的导通损耗。在工艺实现上，可以采用自对准工艺，不增加光刻次数。但是，研究发现，P-阱下方的N掺杂区对芯片的耐压性能不利。为了获得更好的导通压降与阻断电压的折中，研究开发了P阱旁N型掺杂技术，即在P-阱两边形成一对对称的N掺杂区域，如图9所示[23]。与载流子存储层/空穴阻挡层结构技术相比，差别在于掺杂区没有包围P-阱的底部及其拐角处，因此，在有效降低芯片导通压降的同时还最大程度地维持了芯片的耐压能力。其他一些增强型措施包括通过优化沟槽元胞结构或者利用特殊沟槽结构来降低基区空穴被抽取的效率，达到电子注入增强的目的，在维持较低关断损耗的同时降低导通损耗。

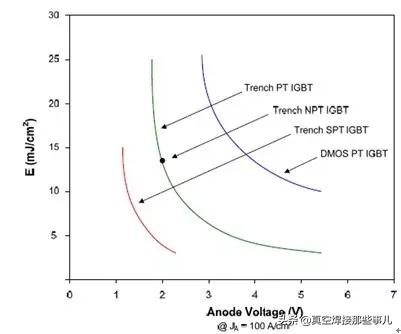

1200V IGBT的导通降压与关断损耗折的这折中关系

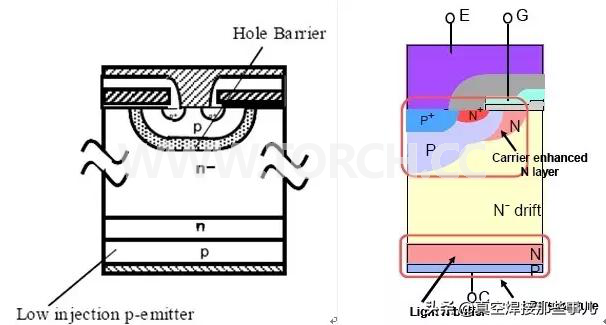

阱旁N型掺杂
