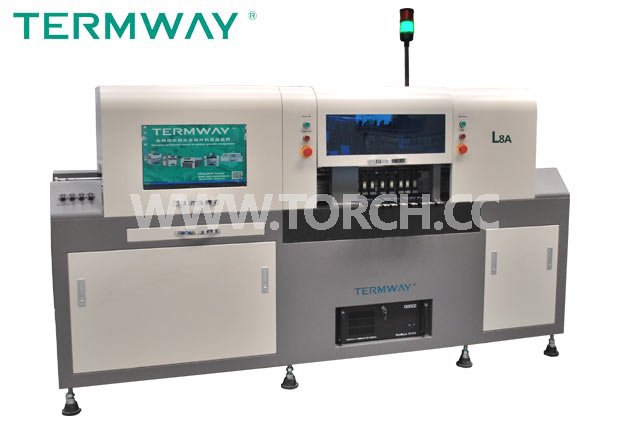

在线式高速工业级LED专用贴片机L8A
| 型 号： | L8A |
| 电路板面积： | 1200×280(mm) |
| 理论速度： | 35000(cph) |
| 重复精度： | ±0.05(mm) |
| 喂料器数量： | 16个GF喂料器 |
| 可贴元器件： | 0603 LED芯片 SOP SOT |
订购热线：400-998-9522
详细介绍
花岗岩运动底盘+ 贴装头可调设计=高速稳定高精度=L8A
L8A 是什么？
1、L8A 是一款全自动LED 贴片机。
2、L8A 是一款LED 灯条专用贴片机。
3、L8A 是一款在线式LED 灯条贴片机�？梢院腿远�丝印机、回流焊实现无缝接驳。
4、L8A 是一款高速LED 灯条贴片机。1200MM 的灯条，实际贴片速度在25000-30000cph（3528 芯片）.
5、L8A 是一款8 个贴装头的LED 贴片机。
6、L8A 是一款高精密的LED 灯条贴片机。
7、L8A 这个型号的意义：L 代表专门用于LED 行业， 8 代表是8 组贴片头。A 代表贴片头间距可以根据电路板LED 芯片的间距可以实现调整。
8、L8A 是一款工业级的LED 灯条贴片机，整机底盘采用花岗岩研磨而成，运动底盘厚度高达150mm，平面度公差高达0.009mm,长期使用机械精度变化小，花岗岩底盘经长期时效，组织结构均匀，线胀系数极小，内应力消失，不变形。此底盘吸水率<0.13%，肖式硬度HS70 以上。保证此贴片机使用十年以上精度变化小。
L8A 特点：

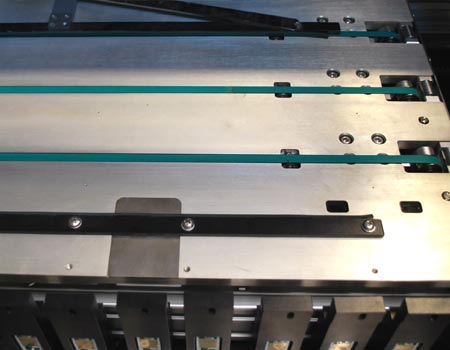

1.电路板传动采用精密电机带动工业皮带配合精密导轨实现，有效提高贴片精度。
2.采用花岗岩一体化设计制造的高精密运动平台技术。确保贴片机长期使用十年以上，运动精度变化小。同时，一体化的结构还具有抗震能力。

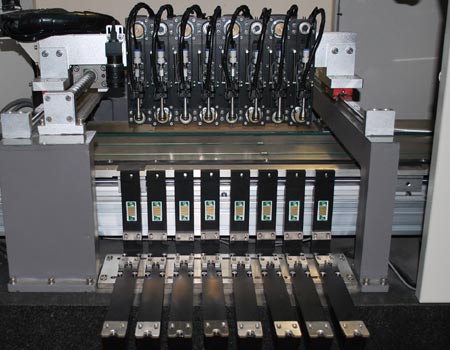

3.配置8 组贴片头，相比1 组提高生产效率500%以上。
4.可自动视觉编程，不用手动输入元件坐标，编程简单，方便操作者便捷实用，满足大批量多品种产品生产的需求。

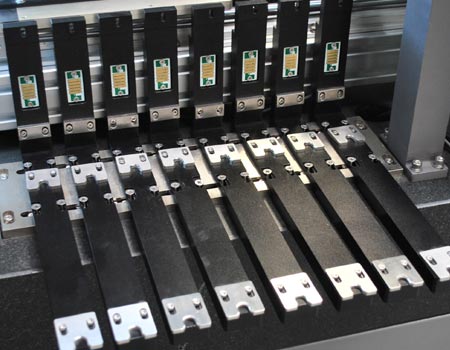

5.配置不同的喂料器可以满足不同的LED 贴装要求。
6.高性价比LED 贴片机，适合大批量规�；疞ED 的生产需求。
7.整机由工业计算机配合专用软件控制，方便操作实用。
8.可以非常方便导入电路板CAD 数据。
9.可以非常稳定并且方便的完成LED 拼版的编程和贴装。
10.可以在软件中显示拼版中所有坐标点，并对其中的坐标进行微调，实现高精密的贴装。
11.可以在软件中设置各拼版的间距，并根据间距显示所有放料坐标，可以选择不贴的拼版。
12.软件可以实现八组贴片头自动优化功能。
13.软件中增加XYZ 轴移动时的限位检测。
14.软件中增加了多档变速功能，可以根据移动距离查表得到理想速度，并进行速度设置，可以提高机器长期使用的稳定性。
15.整机PCB 平台具备真空吸附功能，对大型PCB 板定位会更加平整，有效提高贴片精度。
16.机器实现电路板在线式的传输，有效节约人工，提高效率。相比同类产品，可以节省至少一个操作人员。如果配合自动丝印机�？梢灾辽俳谑×礁霾僮魅嗽�。提高了整条生产线的生产效率和长期使用的成本。
L8A 标配：
1、计算机1 套

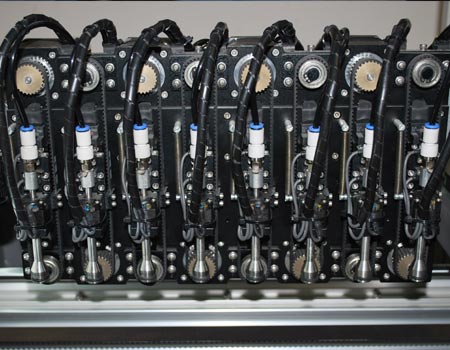

2、可调式贴片头8 组
3、吸嘴8 个
4、喂料器底盘GFTA-T08 1 组（单边）
L8A 选配件：
1、8mm，12mm，16mm，24mm，32mm自动喂料器
2、吸嘴
3、工业气泵
4、UPS 不间断电源
5、喂料器底盘GFTA-T08
L8A 技术参数
| L8A | |
| 最大电路板面积 | 1200×280mm |
| 最大移动范围 | X 轴1500mm，Y 轴410mm |
| Z 轴最大移动范围 | 15mm |
| 实际贴片速度 | 25000-30000cph(3528 芯片) |
| 理论最大贴片速度 | 35000cph |
| 重复贴片精度 | ±0.05mm |
| 对位方式 | 视觉定位+机械定位 |
| 可以贴装元器件 | 0603 以上阻容件及各种LED 芯片,同时满足SOP SOT芯片的贴装 |
| 编程方式 | 自动数据导入/视频学习/键盘输入 |
| 带式喂料器 | 8mm，12mm，16mm，24mm，32mm 电动智能喂料器 |
| 喂料器数量 | 可以放置8 个GF 系列电动智能喂料器（可选配最多16 个GF 系列喂料器） |
| 操作系统 | WINDOWS XP/WIN7(32bit) |
| 压缩空气 | 80psi（0.5Mpa），气体流量≥160L/M |
| 电源 | 220V,50Hz，4.5Kw |
| 重量 | 800kg |
| 外形体积 | 2510×760×1280mm |

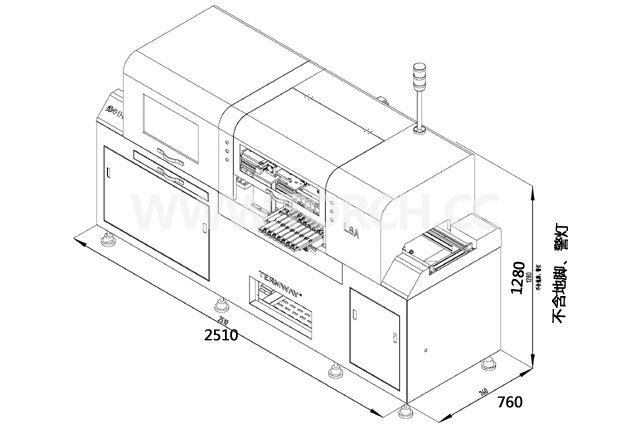

L8A二维图：
L8A在客户现�。�
注意：如果产品升级恕不另行通知，网站及资料会同步升级，并以实物为准！
