| 型 号： | T8 |
| 电路板面积： | 350×350(mm) |
| 理论速度： | 22000(cph) |
| 重复精度： | ±0.015(mm) |
| 喂料器数量： | 104种GFTA-08S |
| 可贴元器件： | 最小01005 |
T8贴装视频：

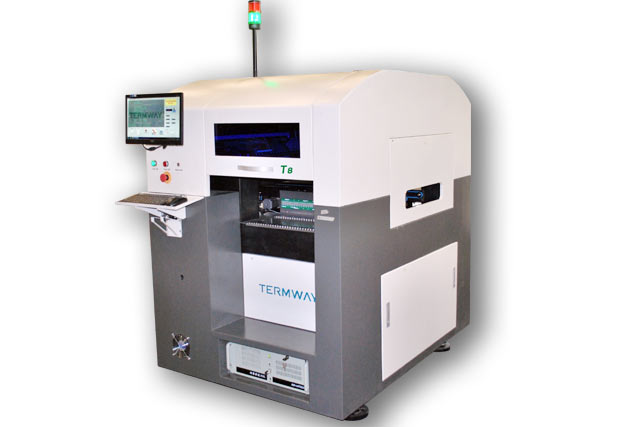

T8简介：
1、T8也是TERMWAY公司的第八代贴片机产品，型号T8。
2、T8是一款中速贴片机。
3、T8最小贴装01005的元器件。
4、T8最大贴装120*90MM(选配)。
5、T8可以最多可以贴装104种元器件(仅8MM)
6、IC盘最多可以放置4个。
7、T8通过�？榛杓�，可以轻松通过电梯上楼，不需要拆墙砸窗户上楼。
T8 功能介绍

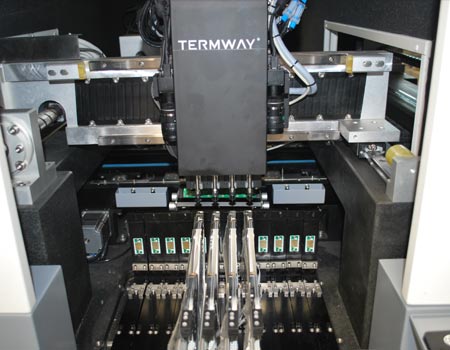

1、采用花岗岩一体化设计制造的高精密运动平台技术，确保T8贴片机长期使用十年以上，运动精度变化很小。同时，一体化的结构还具有抗震能力。

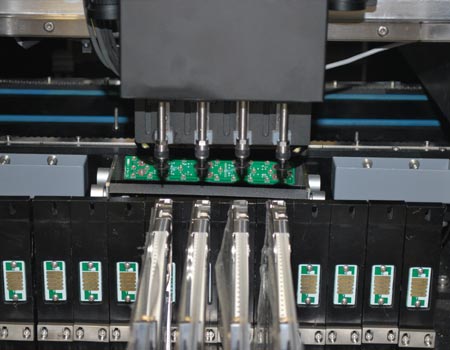

2、多种贴装头可以无缝安装，方便根据不同要求更换�？膳渲枚喙δ芴巴�(型号：TH62)、高速贴装头(型号：TH61)和高速多功能混合贴装头(型号：TH64)。配图 更换贴片头或者不同精度的贴片头。
3、高速运动系统：采用欧洲原装进口的磁悬浮高精密直线电机和光栅尺，可以大程度减少机械磨损，确保X轴长期使用的高精密高速性能。高速性能高达4M/S。
4、行业视觉系统：采用德国原装进口的工业数字相机和高品质镜头，确保视觉对位的高品质和高精度。
5、配置SMART 送料器，真正的电动智能喂料器。喂料器放置到任何位置，机器都能自动识别，做到真正的即插即用，节省贴片机取料的编程时间�？梢越谑�1/3的编程时间。探针接触式智能喂料器，让你更换上下料更方便。

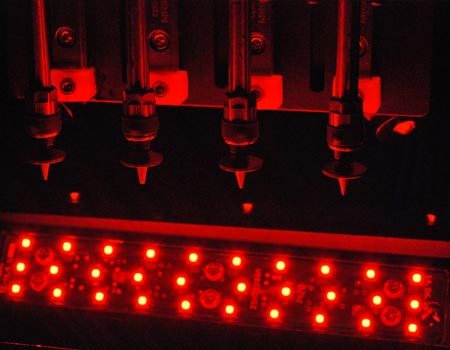

6、不�；枧恼占际�，让高速贴装成为现实。视觉贴装最高速度高达22000CPh,实际贴装速度高达15000CPH。
7、可配置震动喂料器，IC盘，特殊元件散料盘等。满足你的各种特殊需求。

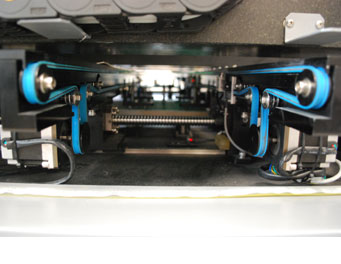

8、智能的电路板传输系统，自动调宽和夹板。完成你的自动化智能生产。
泰姆瑞世界各工厂组建了质量管理系统和环境管理系统，取得国际规格的 ISO9001：2008 和ISO14001：2008认证。
详细参数：
| 1 | 贴片头数量 | 8 组贴片头 |
| 2 | 贴装面积 |
50mm×50mm～350mm×350mm（一次进板） 50mm×50mm～1200mm×350mm（选配多次进板） |
| 3 | Z 轴最大移动范围 | 30mm |
| 4 | 实际最大贴片速度 | 10000cph--15000cph |
| 5 | 理论最大贴片速度 | 22000CPH |
| 6 | 运动系统 |
X轴采用直线电机+光栅尺定位 Y轴采用伺服电机驱动器+研磨滚珠丝杠+光栅尺 |
| 7 | XY 轴分辨精度 | ±0.001mm |
| 8 | 重复贴片精度 | ±0.015mm |
| 9 | 对位方式 | 视觉对位 |
| 10 | 可以贴装元器件 | 最小01005—38*38*8.5mm(48*48选配) |
| 11 | 编程方式 | 数据自动/导入影像学习/键盘输入 |
| 12 | 原件种类 | MAX104种GFTA-08S喂料器+4种IC |
| 13 | 喂料器数量 |
1.MAX104种GFTA-08S喂料器； 2.单组可调喂料器，MAX90种GFTA-08S喂料器； 3.两组可调喂料器，MAX76种GFTA-08S喂料器； 4.3个IC盘，MAX78种GFTA-08S喂料器； 5.4个IC盘，MAX52种GFTA-08S喂料器； 6.单组可调喂料器，3个IC盘，MAX64种GFTA-08S喂料器； |
| 14 | IC 盘数目 | 最多放4个 |
| 15 | 操作系统 | WINDOWS XP/WIN7 32bit |
| 16 | 压缩空气 | 80psi（0.5Mpa，气体流量≥160L/M） |
| 17 | 电源 | 380v，50Hz，25kw |
| 18 | 重量 | 1700kg |
| 19 | 外形体积 | 1685（L)×1550(W)×1440(H) |
全自动高精密贴片机 T8取得了2014年度中国SMT行业创新奖：

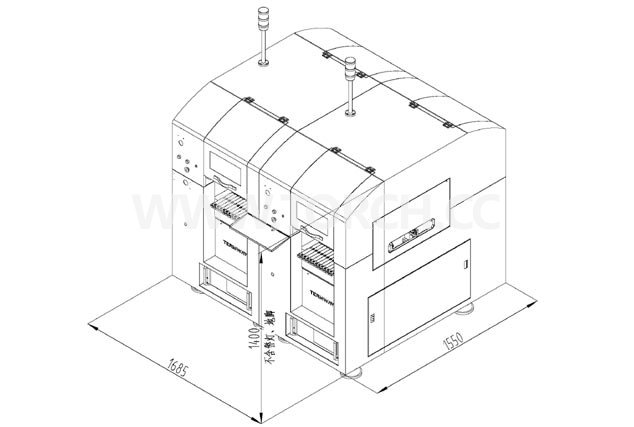

全自动高精密贴片机T8外形尺寸二维图：
 |
|
